丰田 53286 项目

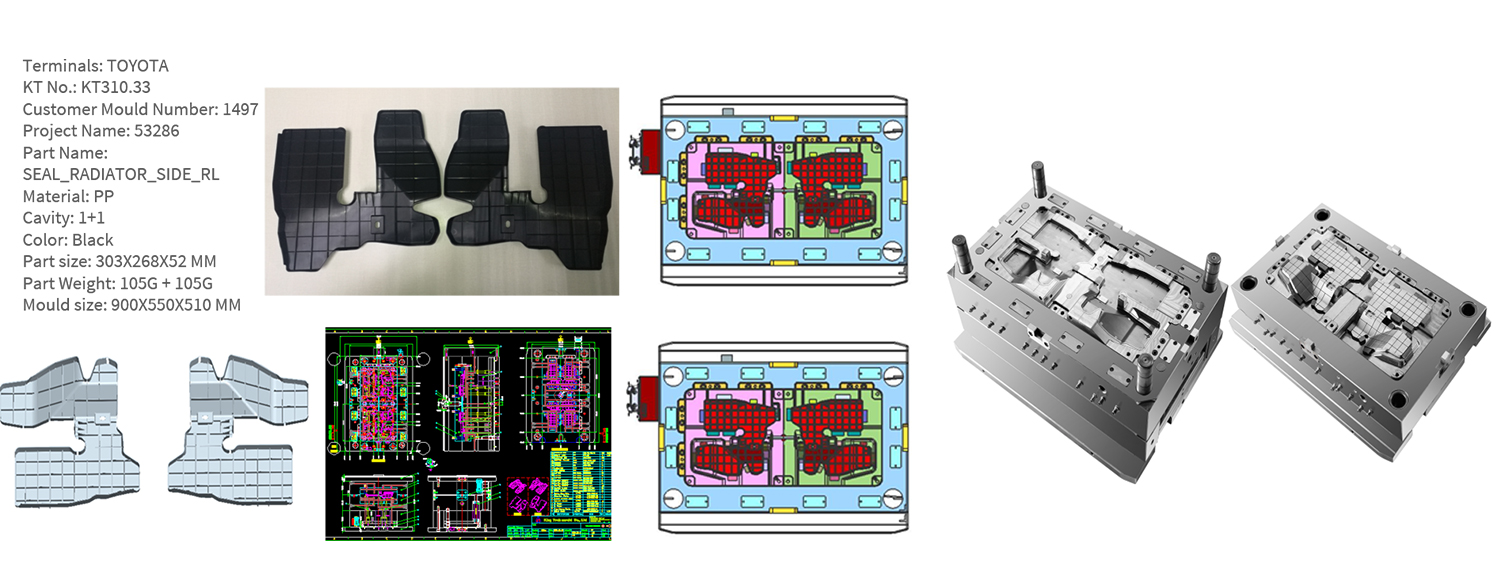

终端客户为丰田。由于模具结构复杂，型腔侧筋较多。所以为了不造成粘模，我们设计了型腔弹簧顶出器，并提前留有空间以便进一步添加弹簧顶出块。另外，由于工具芯侧有更多的升降器和滑块。为了保持顶出平衡，我们在顶针上做了圆形，以在顶出过程中保持零件笔直。另外，该零件对装配尺寸有更严格的要求，因此留有安全公差，以便进一步进行电火花切割钢材以避免焊接。第一张非常好，基本满足客户的要求。经过第二次试用，该工具得到了客户的认可。
